一、產品名稱及型號
  1、 產品名稱

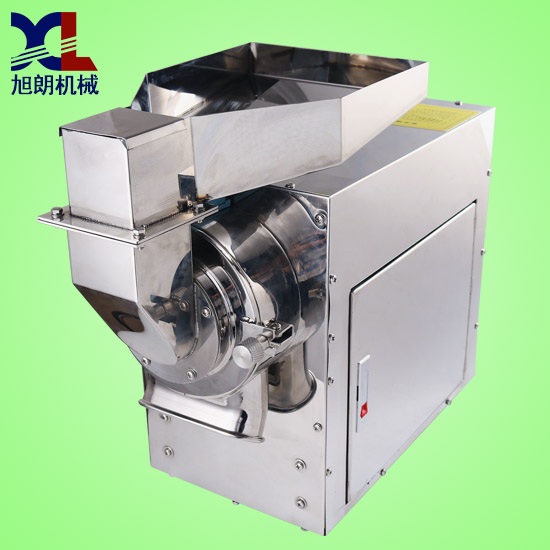

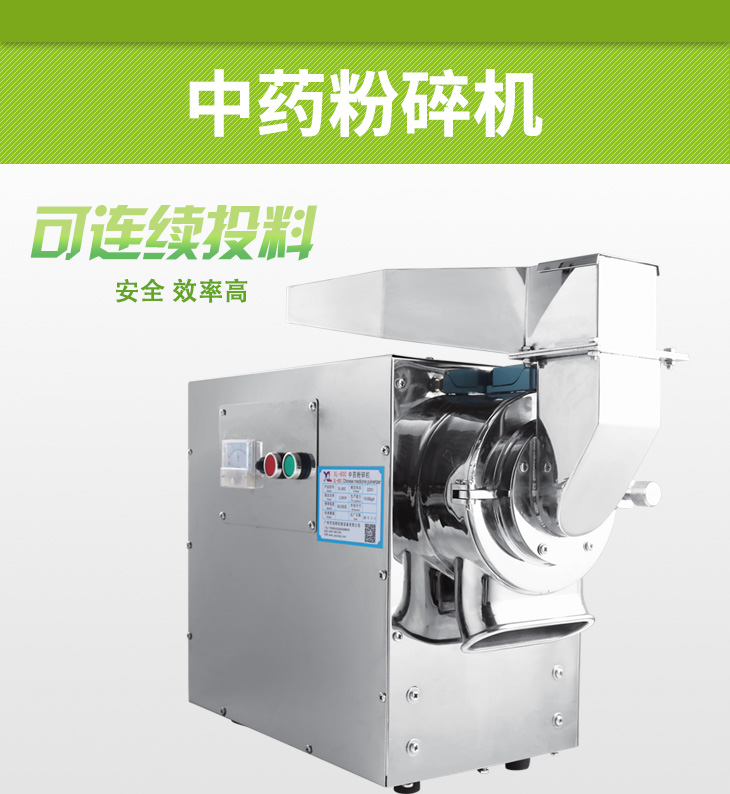

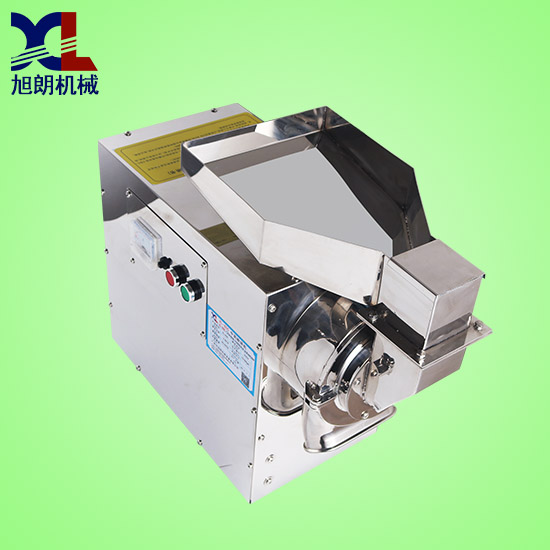

     中藥粉碎機

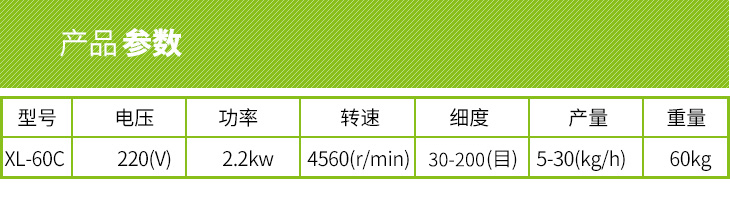

  2、機器型號器參數
  型號：XL-60C              功率：2200W
  電壓：220V                 電機轉速：4560r/m
  產量：5-30kg/h             細度：30-200目
  機器重量：60kg            外形尺寸：645*263*530mm

  進料粒度：30mm
二、使用范圍
  中藥粉碎機能快速粉碎各種軟硬藥材和其他材質的物料，主要包括靈芝、西洋參、鐵皮楓斗、三七、珍珠、莖草類
  、礦石類、五谷雜糧、瑪卡、干燥的草本植物等（油性、濕性、粘性物料除外）。
  注：要直接投入的塊料尺寸不能大于40毫米。

篩網安裝方法：由于激光沖孔篩網厚度很薄，安裝篩網時務必將篩網支撐架放在篩網的下面！
三、工作原理、結構、技術參數
  1、工作原理

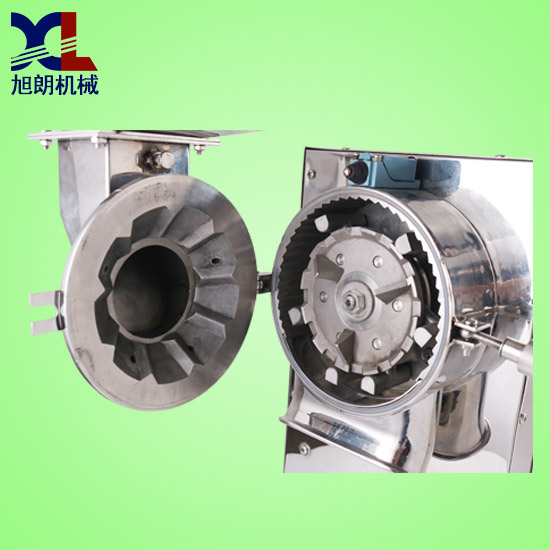

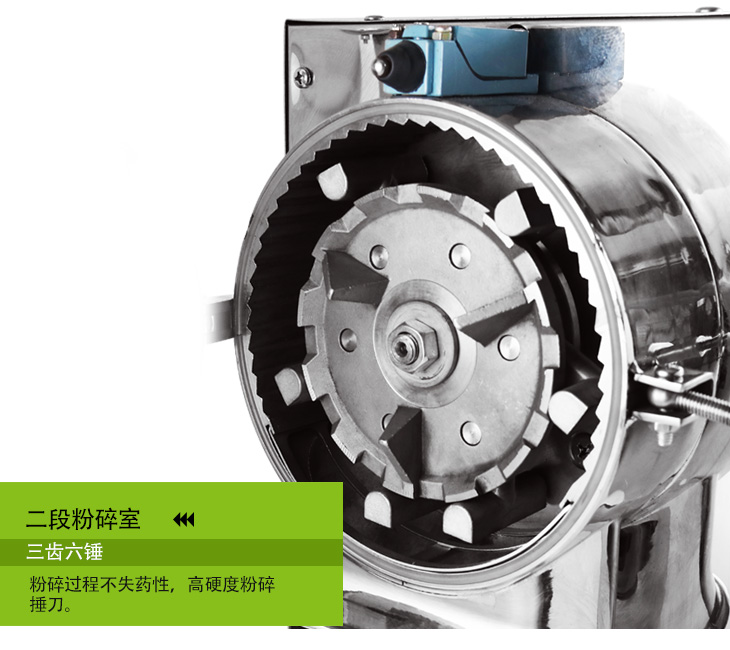

  物料通過進料斗、進料口進入粉碎腔內，先在第一粉碎腔內通過轉動齒盤和靜齒盤之間相對運動進行初粉碎，
  初碎物料通過轉動盤上排料孔排到第二粉碎腔（外粉碎腔）內，外粉碎腔內有高速轉動的錘頭，高速旋轉的
  錘頭和粉碎內腔內的內齒環間相對運動和打擊、撕裂、搓擦作用下將物料進行粉碎，所粉碎物料在離心力的
  作用下通過篩網排出到收集袋（或箱）內。

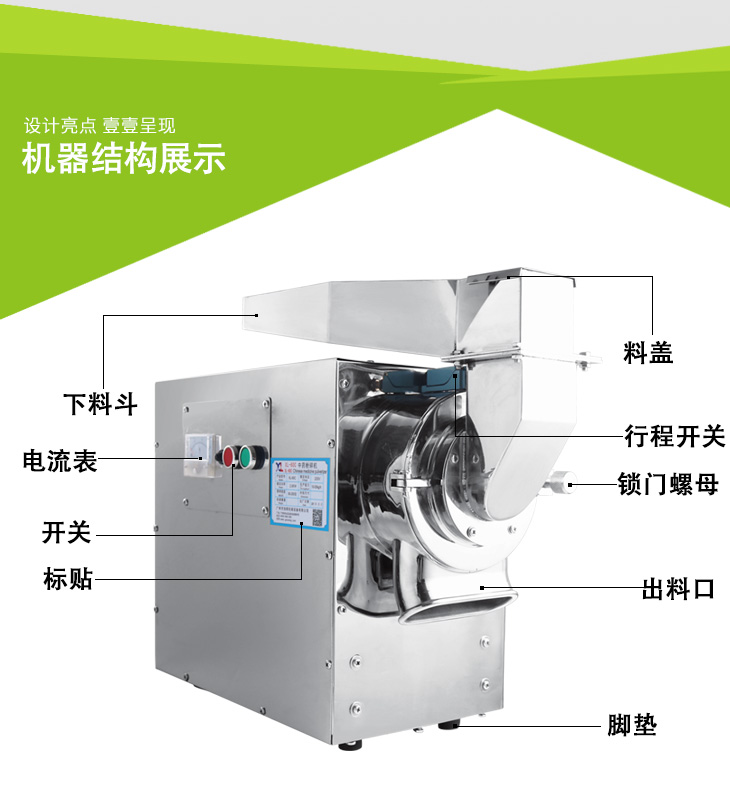

 2、 結構
  中藥粉碎機主要用底座、電機、外殼、控制系統、粉碎系統、粉碎腔蓋、進料頭、收集袋（或箱）組成。
四、安全操作規程
   1、工作前準備
     (1)檢查漏不漏電；
     (2)檢查緊固件松緊情況，特別要檢查錘頭固定軸
       松緊情況和轉動盤緊固情況，所以緊固件不能
       有松動；
 (3)檢查篩網、密封圈安裝情況；
(4)檢查出料布袋是否扎緊；
(5)電源插座必須選用帶地線插座；
(6)要粉碎物料含水率不能高于13%;
(7)設備要通過地腳調平，以便減少震動、噪音等；
(8)機器放置于通風好的場所；
(9)定期檢查設備部件，軸承要定期添加潤滑油；
(10)物料內不能混雜有金屬塊及不易粉碎的硬料；
(11)清理、維護保養時注意先斷開電源。
2、設備插頭要插入插座，斷路器開關合上，按下啟用按鈕；

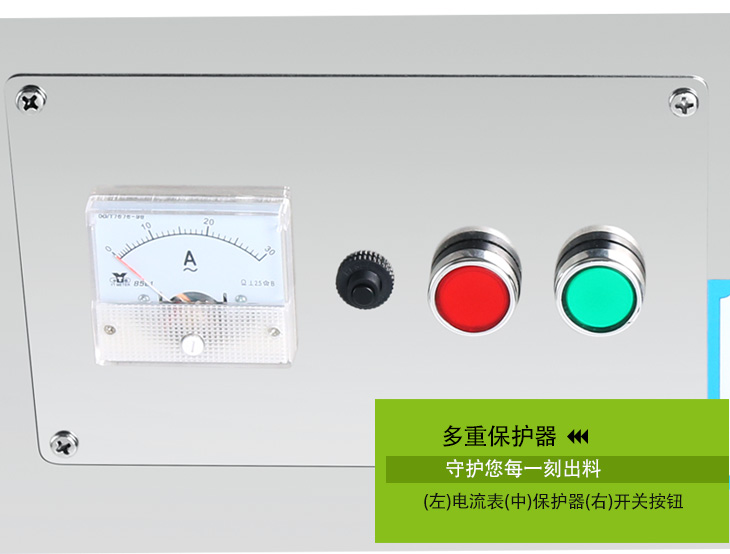

3、先空轉1分鐘左右，觀察旋轉方向是否正確，噪音大小，電流高低（空載電流應低于15A）；
4、喂料要均勻，粉碎過程有異常聲音（如尖銳刺耳聲音），應立即停止喂料，待聲音恢復正常后繼續喂料，
喂塊料時一塊一塊聽聲音喂下最好；
5、中藥粉碎機配有熱繼電器，運行過程負荷過大會(huì )自動停機，等機器溫度降下（1—2分鐘）后可重新啟動，
注：重啟前先清理掉粉碎腔內物料，然后按啟動按鈕開啟機器；
6、如需中途停機，應先停止喂料，粉碎腔內物料粉碎完后停機；
7、工作室絕不允許將手伸進機內喂料；
8、喂料結束，不要馬上停機，讓機器運行2—3分， 待粉碎腔內物料粉碎徹底后關機，取出藥粉，清理粉碎
      腔內殘留物；

五、維護和故障處理方法
       1、故障及處理方法：
故障現象
故障原因
解決方法
1、電機不轉或啟
動困難或過熱

1、插座沒插好；
2、插座沒電；
3、電源線斷；
4、斷路器損壞，熱繼電器損壞；
5、電壓過低；
6、皮帶過緊、過松；
7、長期超負荷工作；
8、電容損壞；
9、機器過載無法啟動；
1、重插或更換；
2、檢查插座進線有沒有電；
3、重新接線或換電源線；
4、更換；
5、更換進線；
6、打開機殼，調整底座上粉碎機安裝板高矮即可；
7、在額定負荷下工作；
8、更換電容；
9、清理粉碎腔內物料，重新啟動；
2、電流過高
1、喂料過快；
2、篩網阻塞；
3、物料糖分過高，或油性物過多，或水分過高
4、物料卡??；
1、減慢喂料速度；
2、清理篩網；
3、與其他干性物料混合一起粉碎
4、清理；
3、粉碎腔冒煙及出料不暢通
1、物料黏??；
2、篩網阻塞；
3、出料口堵塞；
4、物料油性大、糖分高；
5、進料口堵塞；
內齒環齒或粉碎錘頭磨損
1、清理粉碎腔；
2、清理篩網或更換；
3、清理出料口；
4、允許的話適當配其他料；
5、清理進料口；
6、更換；
4、漏粉
1、粉碎倉蓋沒關好或密封圈沒裝好；
2、布袋沒扎緊；
1、關好門，裝好密封圈或更換密封圈；
2、扎緊布袋；
5、成品細度不符要
求
1、篩網損壞；
2、軸承損壞；
3、錘頭安裝不當；
4、錘頭碰內齒環；
5、主軸彎曲；
6、粉碎腔內有異物；
1、更換篩網；
2、更換軸承；
3、重新安裝；
4、檢修或更換；
5、調整重量；
6、校正或更換；
7、排查后清除；
6、振動大，噪音過高
   2、維護
    (1)軸承應定期清洗、加油；
    (2)錘頭磨損需要更換時要整套錘頭統一更換，以免造成不平衡引起的振動；
    (3)長期不用時機器要擦洗干凈，存放于室內通風較好的地方；
六、運輸、儲存、保修說明
   1、運輸
   設備在運輸過程中，不能劇烈振動、不能堆碼；
   2、儲存
   設備應放在無腐蝕性氣體、干燥、通風好的場所，不得露天存放，不準堆碼。
   3、保修說明
    (1)從購機之日起，本公司產實行質量三包，三包期限為一年，在保修期間用戶不得擅自拆機，改裝加入其他附
    件等，因改裝引起損壞或財產損失，本公司概不負責。
    (2) 三包原則是先修、后換、再退。
    (3)易損件不屬于保修范圍，如毛刷、篩網、密封圈、刀片、錘頭、轉動盤、內齒環等損壞以及長時間超負荷
     工作引起的電機等損壞。
    (4)涂改購買日期、產品編號、保修卡等內容的行為產品不保修。
    (5)在保修期內，如產品有質量問題，用戶可將保修卡連同產品郵寄或送達到本公司指定維修地點維修，郵寄中
     造成損壞，不屬于保修范圍。
